Kæde link tætninger – GKD
Beskrivelse

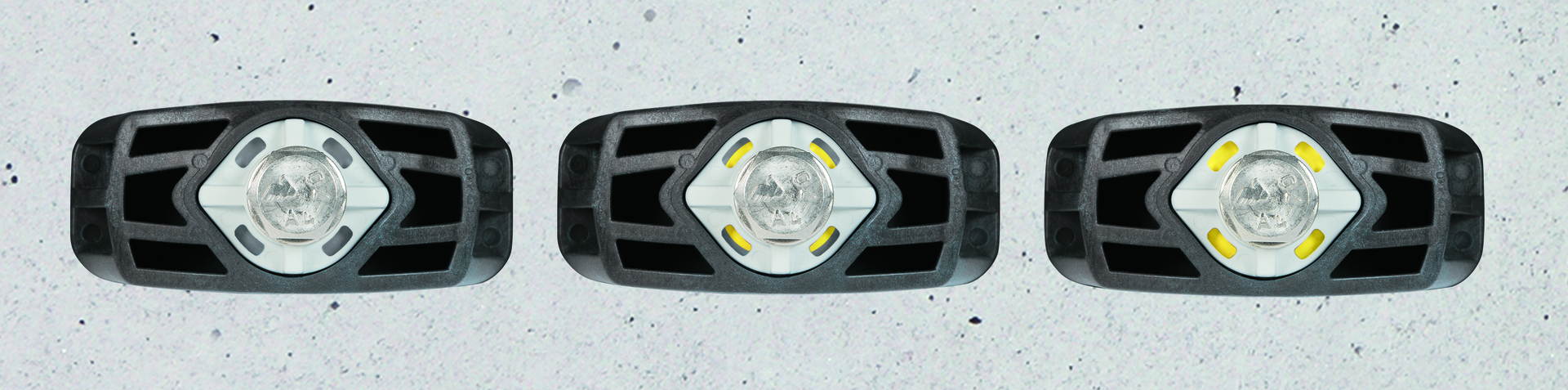

- med indbygget montagetjek – kræver ingen montagenøgle

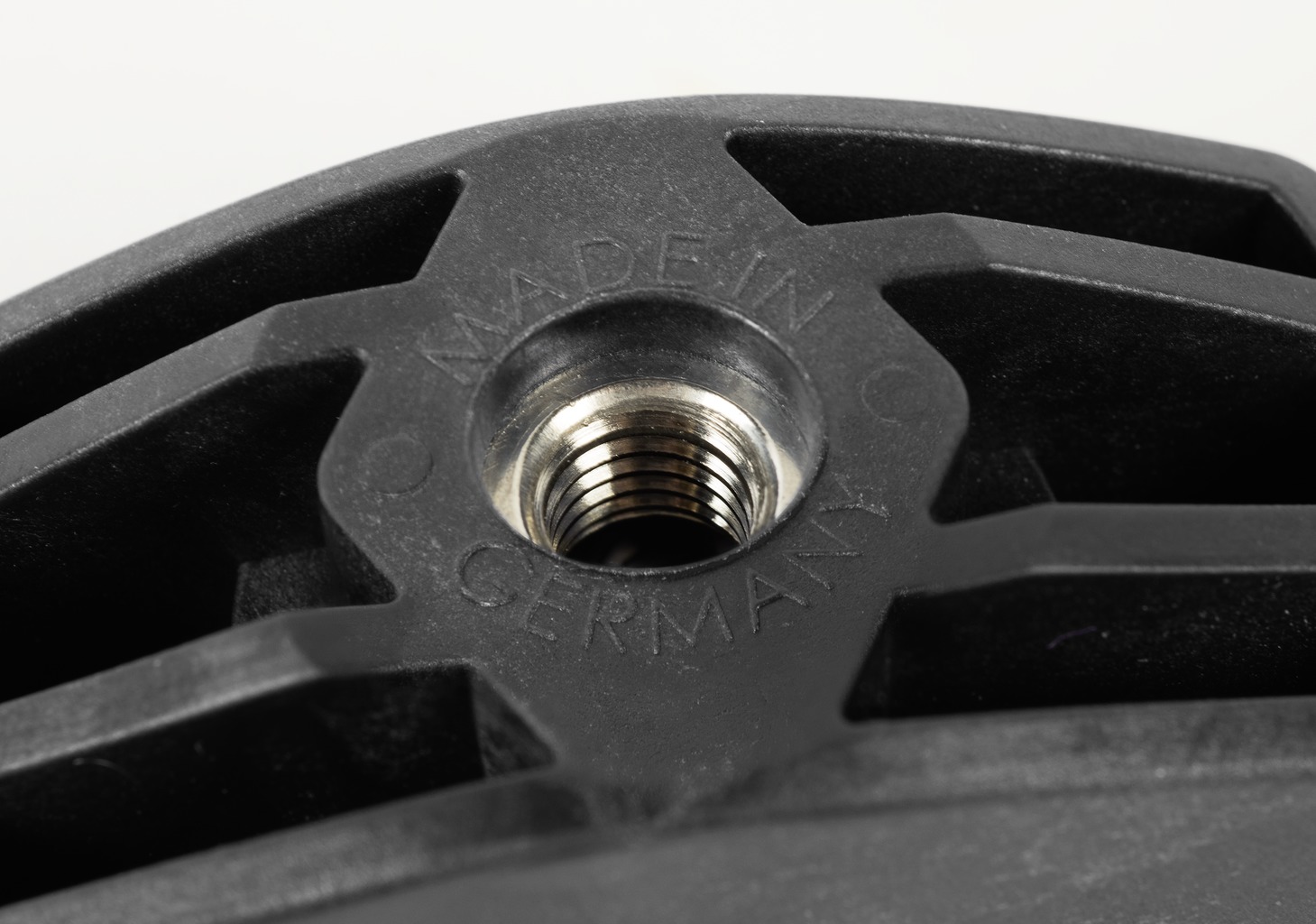

- Møtrikker indbygget direkte i komponenten med overstøbning – ingen løse dele
Til tætning af nyinstallerede eller allerede lagt rør i kernebore- eller foringsrør. Den modulære konstruktion muliggør anvendelse af alle mulige rørtyper og diameter kombinationer.
Fordele:
Optimeret boltgeometri
Fremstillet i Tyskland
Tilgængelig fra lager
Velegnet til eftermontering tætning
Leveringsomfang:

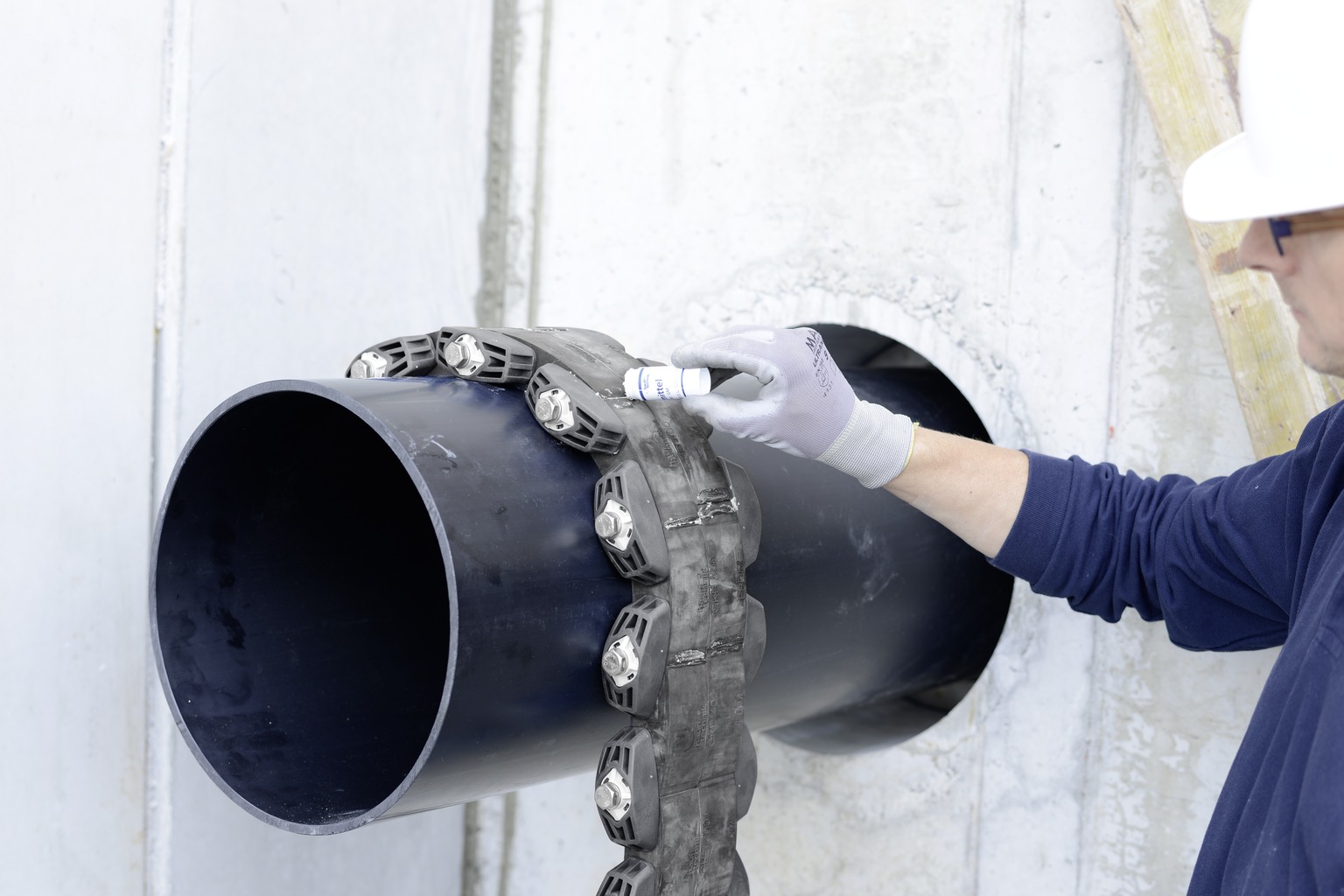

1 stykke smørepind
Anvendelsesområde:
Vandtæt betonspændingsklasse 1 og 2
Materiale:
Gummi: EDPM eller NBR
Skruer og møtrikker: rustfrit rustfrit stål V4A (AISI 316L)
Presseplader: glasfiberforstærket polyamid
Tæthed:
Gastæt og vandtæt radon tæt
Kæde link tætninger – GKD
| Varenummer | Min. ringformet rum (mm) | Max. ringformet rum (mm) | Rør OD (mm) | Nødvendig vægtykkelse (mm) | Type |
|---|---|---|---|---|---|
| - | 12,7 | 16 | 21,3 - 323,9 | 75 | X* GKD200 EPDM50 |
| - | 16 | 20 | 25 - 323,9 | 75 | X* GKD275 EPDM50 |
| - | 18,5 | 23 | 58 - 463 | 100 | X* GKD300 EPDM50 |
| - | 23,25 | 26 | 60,3 - 463 | 100 | X* GKD315 EPDM50 |
| - | 24 | 30 | 152,2 - 716 | 110 | X* GKD325 EPDM50 |
| - | 25,5 | 34 | 30 - 323,9 | 120 | X* GKD340 EPDM50 |
| - | 32 | 42 | 40 - 406,4 | 120 | X* GKD360 EPDM50 |
| - | 36,5 | 43 | 168,3 - 1230 | 150 | X* GKD400 EPDM50 |
| - | 37 | 48,5 | 60,3 - 323,9 | 140 | X* GKD410 EPDM50 |
| - | 29 | 36 | 177,8 - 1230 | 125 | X* GKD425 EPDM50 |
| - | 45 | 52 | 168,3 - 1230 | 150 | X* GKD440 EPDM50 |
| - | 41,3 | 48,5 | 108 - 1230 | 150 | X* GKD475 EPDM50 |
| - | 62 | 71,5 | 156 - 1230 | 165 | X* GKD500 EPDM50 |
| - | 58 | 63,5 | 177,8 - 1230 | 165 | X* GKD525 EPDM50 |
| - | 50 | 58 | 152 - 1230 | 165 | X* GKD575 EPDM50 |
| - | 90 | 100 | 304 - 3000 | 205 | X* GKD615 EPDM50 |
| - | 77 | 84 | 177,8 - 2020 | 165 | X* GKD650 EPDM50 |
| Varenummer | Min. ringformet rum (mm) | Max. ringformet rum (mm) | Nødvendig vægtykkelse (mm) | Type |
|---|---|---|---|---|
| 12,7 | 16 | 21,3 - 323,9 | 75 | X* GKD200 EPDM50 (1) |
| 16 | 20 | 25 - 323,9 | 75 | X* GKD275 EPDM50 (1) |
| 18,5 | 23 | 58 - 463 | 100 | X* GKD300 EPDM50 |
| 23,25 | 26 | 60,3 - 463 | 100 | X* GKD315 EPDM50 |
| 24 | 30 | 152,2 - 716 | 110 | X* GKD325 EPDM50 |
| 25,5 | 34 | 30 - 323,9 | 120 | X* GKD340 EPDM50 |
| 32 | 42 | 40 - 406,4 | 120 | X* GKD360 EPDM50 |
| 36,5 | 43 | 168,3 - 1230 | 150 | X* GKD400 EPDM50 |
| 37 | 48,5 | 60,3 - 323,9 | 140 | X* GKD410 EPDM50 |
| 29 | 36 | 177,8 - 1230 | 125 | X* GKD425 EPDM50 |
| 45 | 52 | 168,3 - 1230 | 150 | X* GKD440 EPDM50 |
| 41,3 | 48,5 | 108 - 1230 | 150 | X* GKD475 EPDM50 |
| 62 | 71,5 | 156 - 1230 | 165 | X* GKD500 EPDM50 |
| 58 | 63,5 | 177,8 - 1230 | 165 | X* GKD525 EPDM50 |
| 50 | 58 | 152 - 1230 | 165 | X* GKD575 EPDM50 |
| 90 | 100 | 304 - 3000 | 205 | X* GKD615 EPDM50 |
| 77 | 84 | 177,8 - 2020 | 165 | X* GKD650 EPDM50 |
