– tætningsbredde 20 mm
KONTAKT
Telefon: +45 40 45 32 07
Mail: info@plast-nordic.com

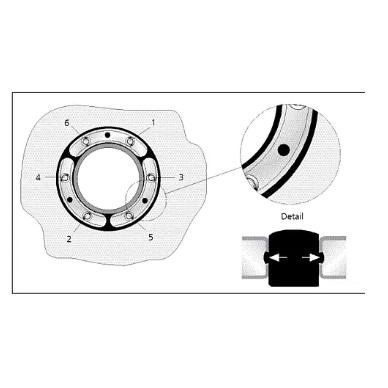

Standard pressetætning – HSD b20
Beskrivelse
- Optisk og håndgribelig installationssikkerhed på grund af integreret kontrolåbning
Til tætning af nye rør, der skal monteres eller rør, der allerede er lagt i kernebor eller vægmanchetter. Leveres til alle standard rørstørrelser.
Fordele:
Kan opdeles på stedet for eftermontering
Alle mulige materiale kombinationer er tilgængelige til skræddersyede applikationer
Tilgængelig fra lager
Dimensioner:
Tætningsbredde: 20 mm
Egenskaber:
U-profil: maksimal stabilitet for pressesegmenter
Anvendelsesområde:
Vandtæt betonspændingsklasse 2
Materiale:
Trykplader, skruer og møtrikker: rustfrit rustfrit stål V2A (AISI 304L) eller V4A (AISI 316L)
Gummi: EDPM eller med KTW-godkendelse
Tæthed:
Gastæt og vandtæt
Standard pressetætning – HSD b20
| Varenummer | Sleeve ID (mm) | Velegnet til medium rør OD (mm) | Type |
|---|---|---|---|
| - | 100 | 32-34 | HSD100 1x32 b20 A2/EPDM |
| - | 100 | 40-43 | HSD100 1x40 b20 A2/EPDM |
| - | 100 | 48-51 | HSD100 1x48 b20 A2/EPDM |
| - | 100 | 60-63,5 | HSD100 1x60 b20 A2/EPDM |
| - | 125 | 60-63,5 | HSD125 1x60 b20 A2/EPDM |
| - | 125 | 75-77 | HSD125 1x75 b20 A2/EPDM |
| - | 125 | 78-81 | HSD125 1x78 b20 A2/EPDM |
| - | 150 | 78-81 | HSD150 1x78 b20 A2/EPDM |
| - | 150 | 88-92 | HSD150 1x88 b20 A2/EPDM |
| - | 150 | 110-113 | HSD150 1x110 b20 A2/EPDM55 |
| - | 200 | 110-113 | HSD200 1x110 b20 A2/EPDM55 |
| - | 200 | 114-119 | HSD200 1x114 b20 A2/EPDM55 |
| - | 200 | 125-128 | HSD200 1x125 b20 A2/EPDM55 |
| - | 200 | 133-136 | HSD200 1x133 b20 A2/EPDM55 |
| - | 200 | 139-141 | HSD200 1x139 b20 A2/EPDM55 |
| - | 200 | 159-163 | HSD200 1x159 b20 A2/EPDM55 |
| Varenummer | Sleeve ID (mm) | Velegnet til medium rør OD (mm) | Type |
|---|---|---|---|
| - | 100 | 32-34 | HSD100 1x32 b20 A2/KTW55 |
| - | 100 | 40-43 | HSD100 1x40 b20 A2/KTW55 |
| - | 100 | 48-51 | HSD100 1x48 b20 A2/KTW55 |
| - | 100 | 60-63,5 | HSD100 1x60 b20 A2/KTW55 |
| - | 125 | 60-63,5 | HSD125 1x60 b20 A2/KTW55 |
| - | 125 | 75-77 | HSD125 1x75 b20 A2/KTW55 |
| - | 125 | 78-81 | HSD125 1x78 b20 A2/KTW55 |
| - | 150 | 78-81 | HSD150 1x78 b20 A2/KTW55 |
| - | 150 | 88-92 | HSD150 1x88 b20 A2/KTW55 |
| - | 150 | 110-113 | HSD150 1x110 b20 A2/KTW55 |
| - | 200 | 110-113 | HSD200 1x110 b20 A2/KTW55 |
| - | 200 | 114-119 | HSD200 1x114 b20 A2/KTW55 |
| - | 200 | 125-128 | HSD200 1x125 b20 A2/KTW55 |
| - | 200 | 133-136 | HSD200 1x133 b20 A2/KTW55 |
| - | 200 | 139-141 | HSD200 1x139 b20 A2/KTW55 |
| - | 200 | 159-163 | HSD200 1x159 b20 A2/KTW55 |
| Varenummer | Sleeve ID (mm) | Velegnet til medium rør OD (mm) | Type |
|---|---|---|---|
| - | 100 | 32-34 | HSD100 1x32 b20 A4/EPDM55 |
| - | 100 | 40-43 | HSD100 1x40 b20 A4/EPDM55 |
| - | 100 | 48-51 | HSD100 1x48 b20 A4/EPDM55 |
| - | 100 | 60-63,5 | HSD100 1x60 b20 A4/EPDM55 |
| - | 125 | 60-63,5 | HSD125 1x60 b20 A4/EPDM55 |
| - | 125 | 75-77 | HSD125 1x75 b20 A4/EPDM55 |
| - | 125 | 78-81 | HSD125 1x78 b20 A4/EPDM55 |
| - | 150 | 78-81 | HSD150 1x78 b20 A4/EPDM55 |
| - | 150 | 88-92 | HSD150 1x88 b20 A4/EPDM55 |
| - | 150 | 110-113 | HSD150 1x110 b20 A4/EPDM55 |
| - | 200 | 110-113 | HSD200 1x110 b20 A4/EPDM55 |
| - | 200 | 114-119 | HSD200 1x114 b20 A4/EPDM55 |
| - | 200 | 125-128 | HSD200 1x125 b20 A4/EPDM55 |
| - | 200 | 133-136 | HSD200 1x133 b20 A4/EPDM55 |
| - | 200 | 139-141 | HSD200 1x139 b20 A4/EPDM55 |
| - | 200 | 159-163 | HSD200 1x159 b20 A4/EPDM55 |
| Varenummer | Sleeve ID (mm) | Velegnet til medium rør OD (mm) | Type |
|---|---|---|---|
| - | 100 | 32-34 | HSD100 1x32 b20 A4/KTW55 |
| - | 100 | 40-43 | HSD100 1x40 b20 A4/KTW55 |
| - | 100 | 48-51 | HSD100 1x48 b20 A4/KTW55 |
| - | 100 | 60-63,5 | HSD100 1x60 b20 A4/KTW55 |
| - | 125 | 60-63,5 | HSD125 1x60 b20 A4/KTW55 |
| - | 125 | 75-77 | HSD125 1x75 b20 A4/KTW55 |
| - | 125 | 78-81 | HSD125 1x78 b20 A4/KTW55 |
| - | 150 | 78-81 | HSD150 1x78 b20 A4/KTW55 |
| - | 150 | 88-92 | HSD150 1x88 b20 A4/KTW55 |
| - | 150 | 110-113 | HSD150 1x110 b20 A4/KTW55 |
| - | 200 | 110-113 | HSD200 1x110 b20 A4/KTW55 |
| - | 200 | 114-119 | HSD200 1x114 b20 A4/KTW55 |
| - | 200 | 125-128 | HSD200 1x125 b20 A4/KTW55 |
| - | 200 | 133-136 | HSD200 1x133 b20 A4/KTW55 |
| - | 200 | 139-141 | HSD200 1x139 b20 A4/KTW55 |
| - | 200 | 159-163 | HSD200 1x159 b20 A4/KTW55 |
